前一陣子有點沉迷於One Piece，所以拖拖拉拉做了兩個月才完工....
2S7 PION蘇聯自走砲口徑最大的，威力強大，還可以發射戰術核子砲彈，光是看那個砲管就覺得恨威猛了！主砲採用2A44 59倍徑203公釐榴彈砲，火砲俯仰範圍在0度到正60度間，方向射界左右各15度。詳細的細節可以看一下wiki的介紹。所以這個紙模的重點就在這門主砲，包括垂直和水平的的轉動，用了不少活動液壓管的設計。另外一個特色是「車尾駐鋤」，在發射砲彈時可以插入地面，來加強穩固性，這個實在是太酷了！目前還是服役機種喔！
話說回來，雖然主砲是重點，不過花最多時間的還是在履帶和輪子，這是製作裝甲車的宿命.....
完成的模型是LXWXH=185x45x45 mm3。

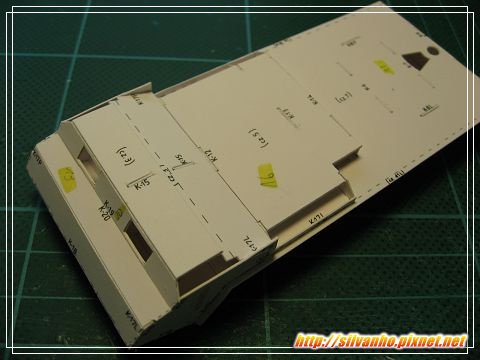

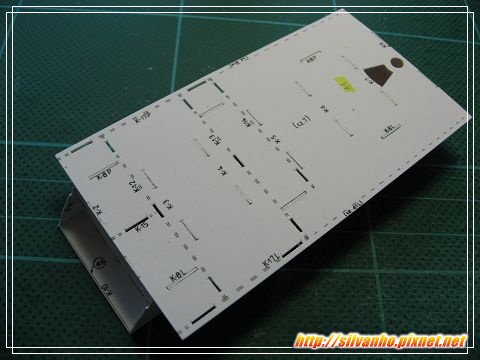

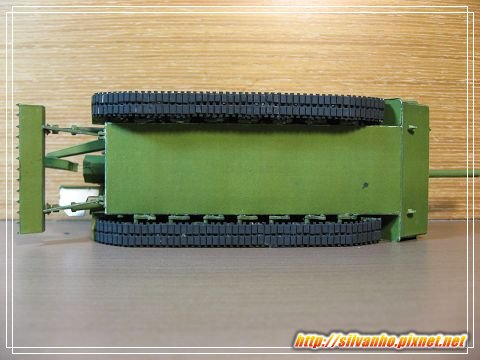

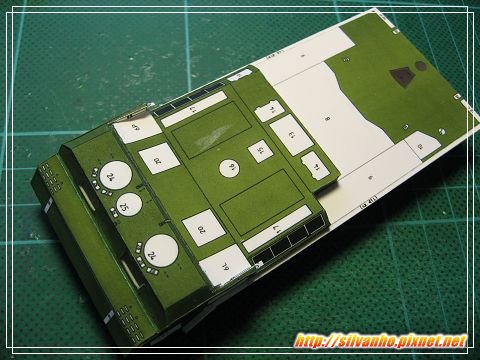

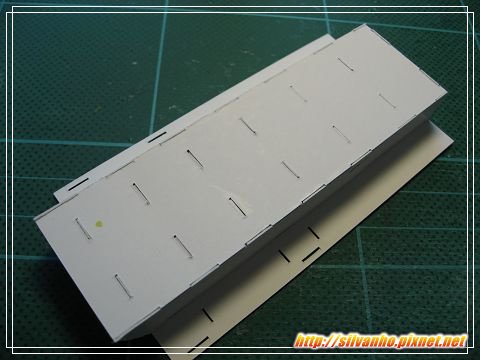

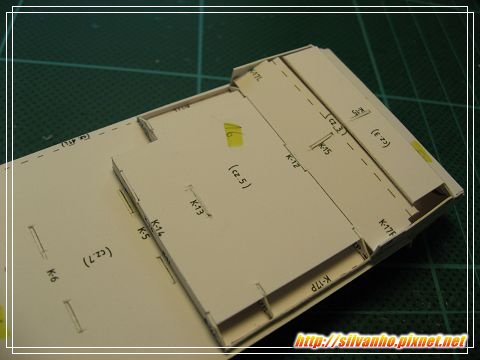

▼也是先從車身骨架和底盤開始

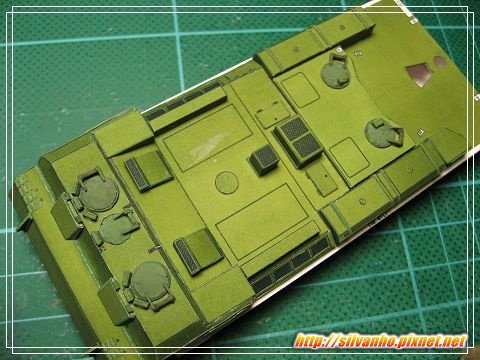

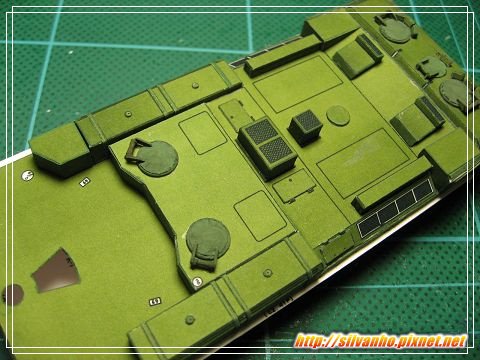

▼安裝基本零件

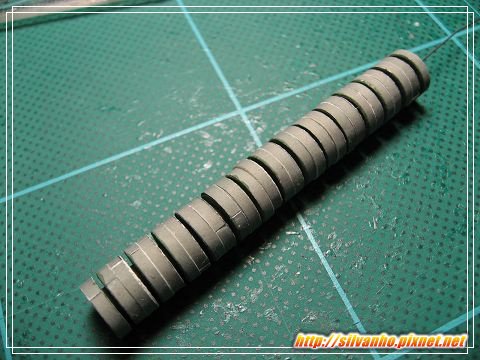

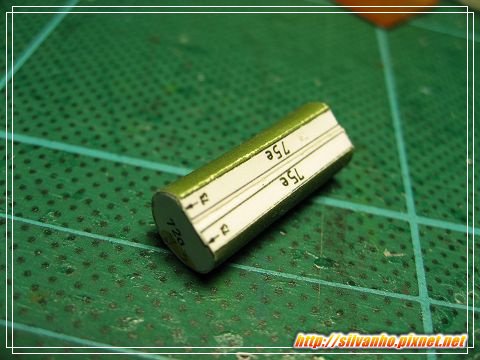

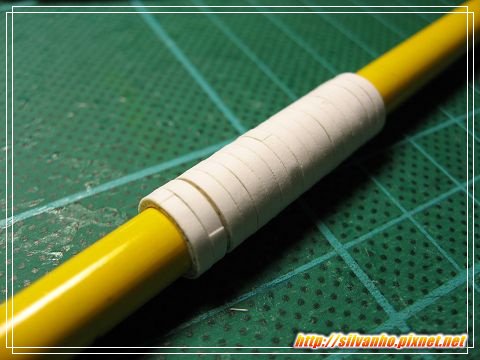

▼開始輪子的製作，一般有七個支撐輪，裡外各一組成一個，，然後兩邊，所以有28個，先做28個環。

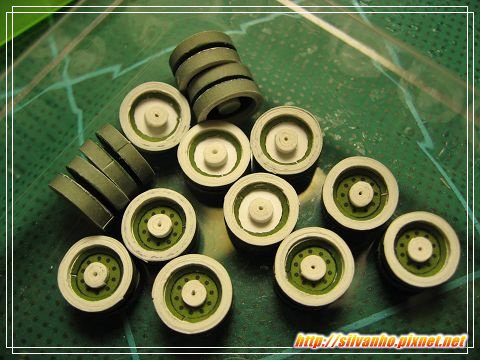

▼兩兩合成一個

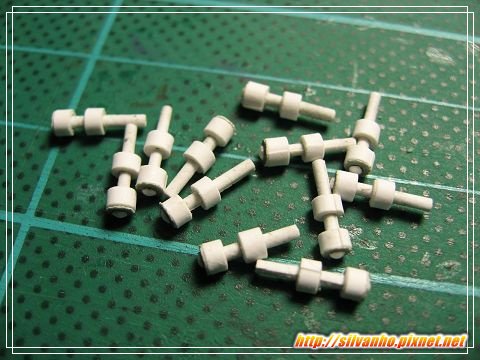

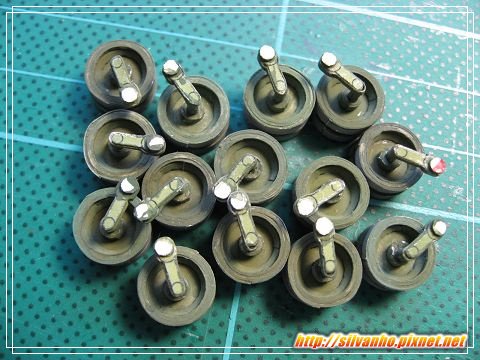

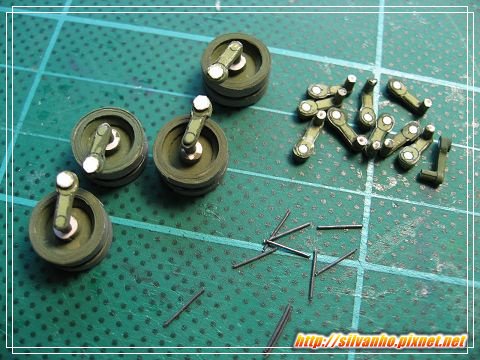

▼避震軸

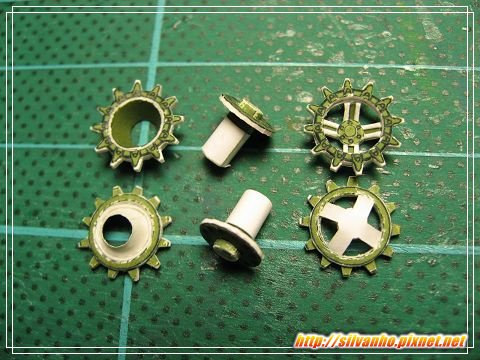

▼前面的驅動輪

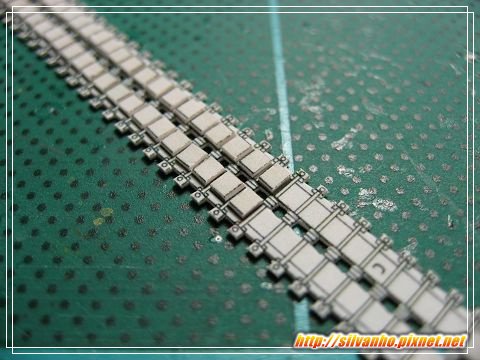

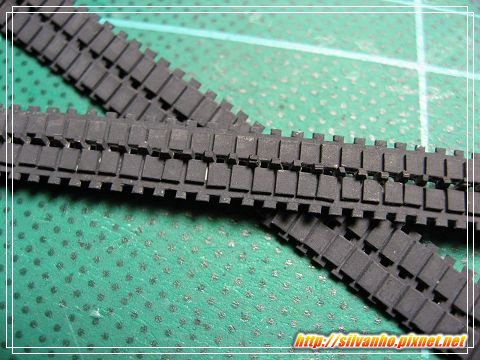

▼履帶，一直都是最「厚工」的部份，以前的模型有介紹細節，這裡就跳過了
▼最後面的轉輪

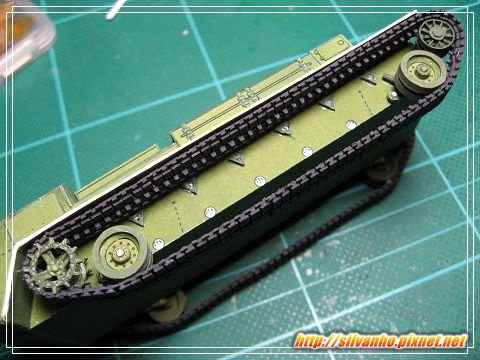

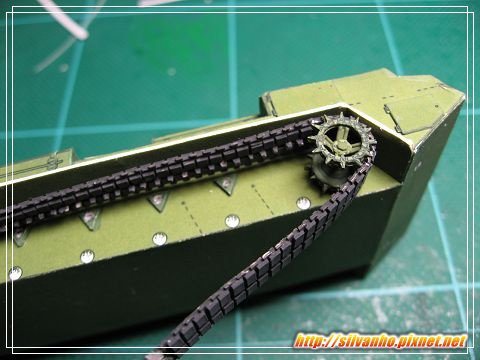

▼安裝履帶，不能先裝輪子，會不平，畢竟是紙做的，所以要一步步來。驅動輪先卡住，固定好

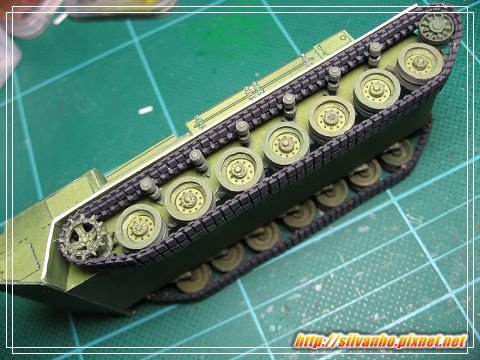

▼然後是後面的和前後兩個支撐輪，其他的先不要上

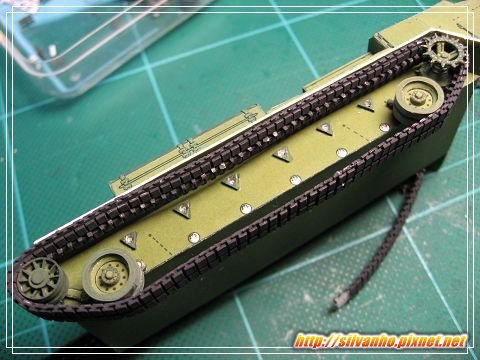

▼再做第二邊時要注意平衡的問題，四個支撐輪要平整
▼再來是頂支輪，一共12個

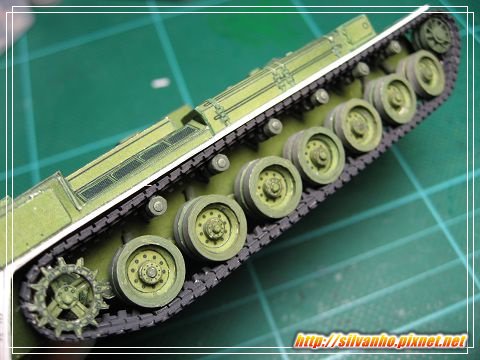

▼上色，安裝。確定平整再把其他的支撐輪也裝上去
▼這樣看起來就很整齊了

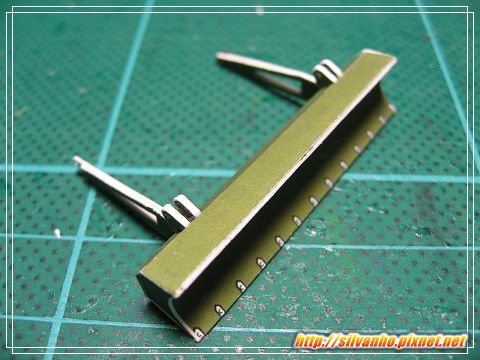

▼車尾駐鋤，看起來像推土幾...

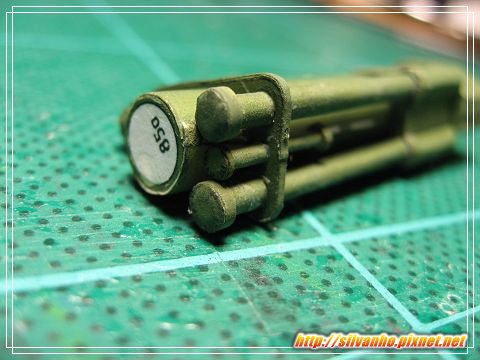

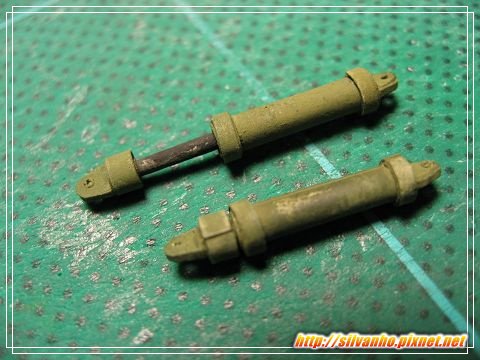

▼液壓棒，可以活動的

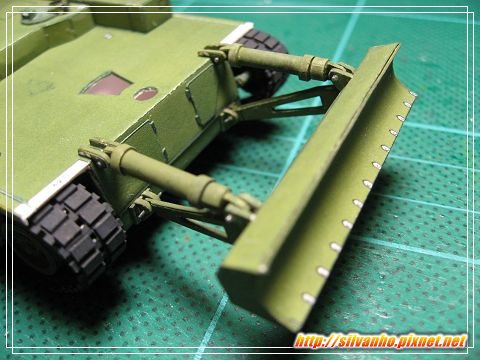

▼安裝，可以讓車尾駐鋤上下活動，最下方的尖叉最後做完再來安裝
▼砲台底座

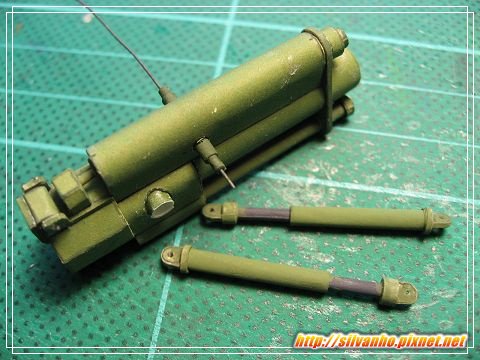

▼主砲的部份

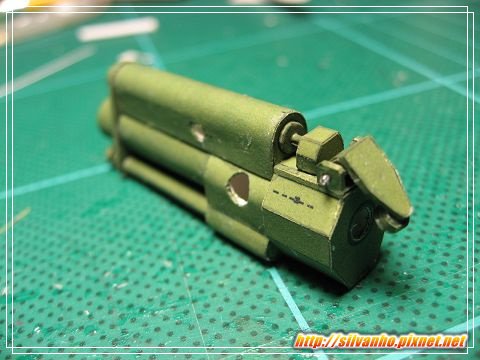

▼後面的進彈孔，可以開關的

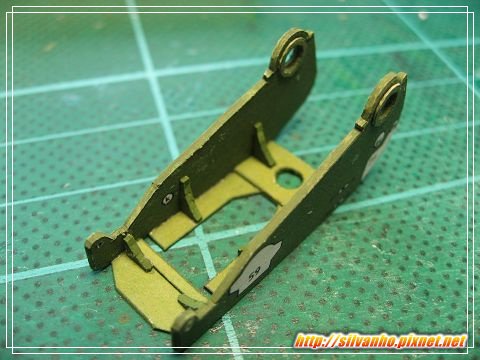

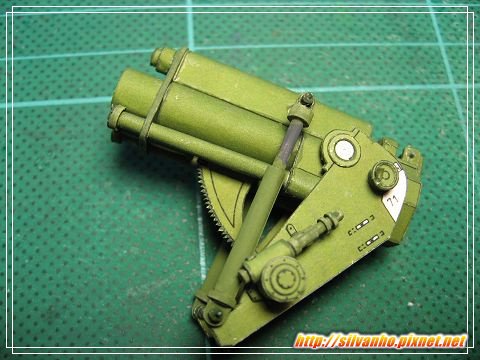

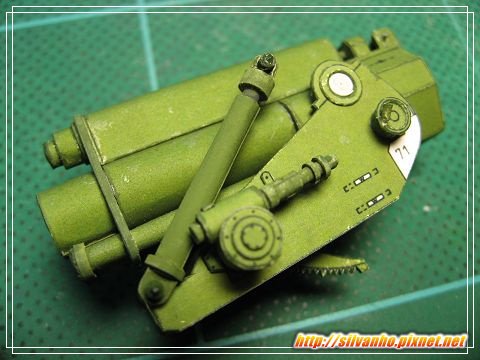

▼主砲基座和轉軸，一樣是靠液壓棒來上下控制
▼安裝起來，試試看

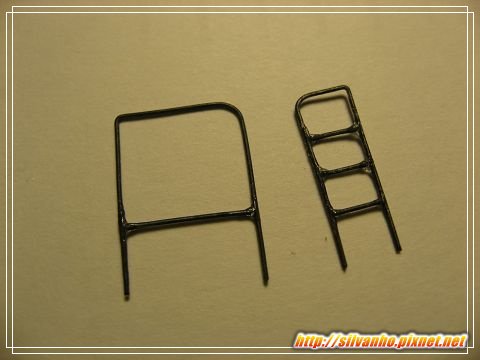

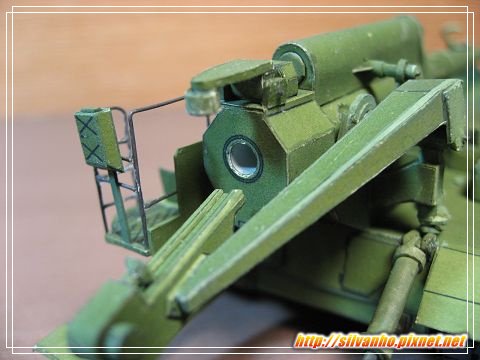

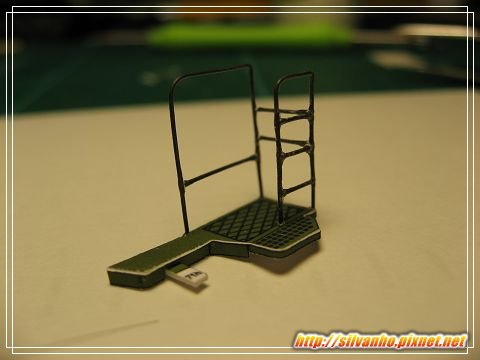

▼用鐵絲加三秒膠做的欄杆

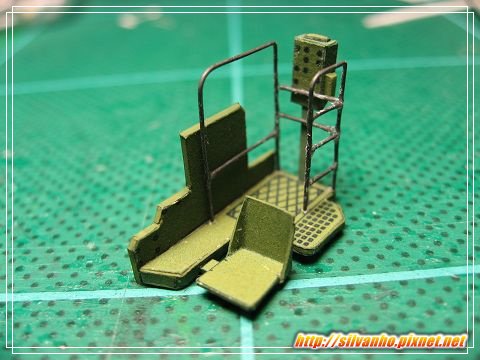

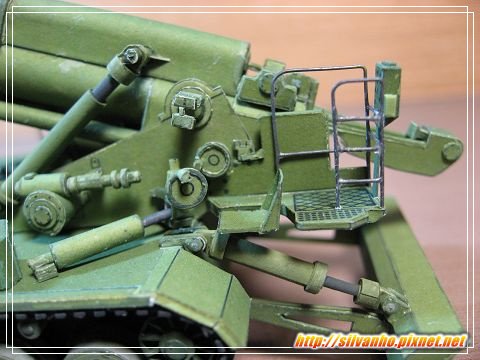

▼是發射操作員座位的一部分
▼安裝基座的其他零件，細節不表

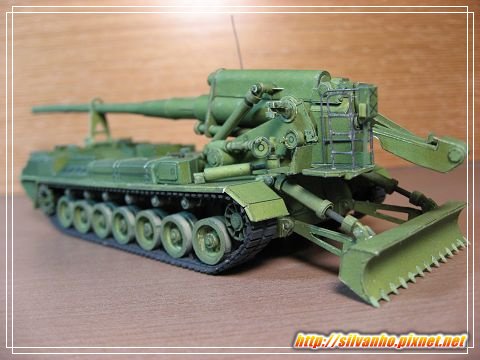

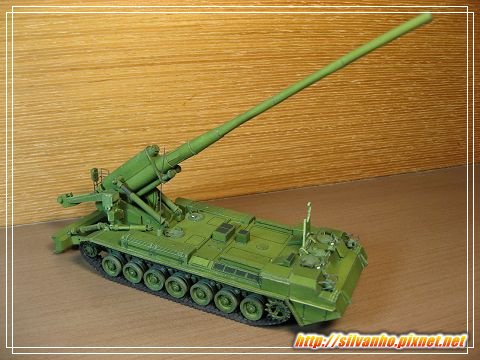

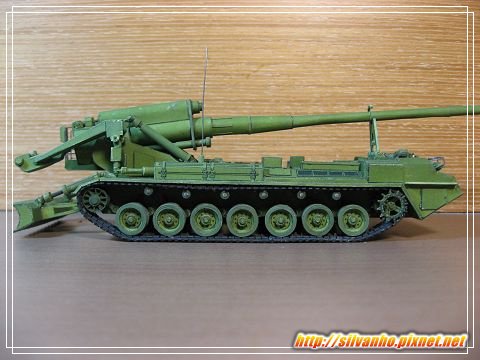

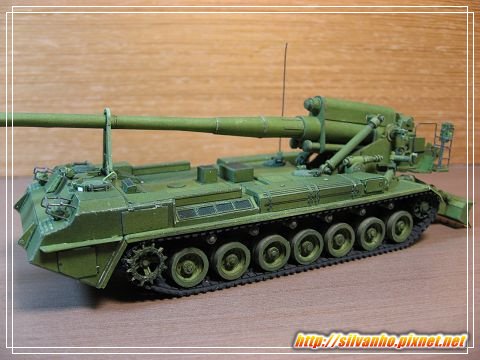

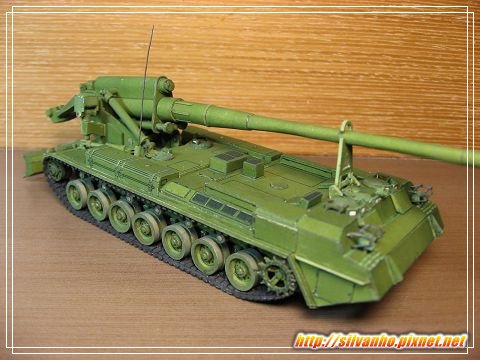

▼完成 ！！！

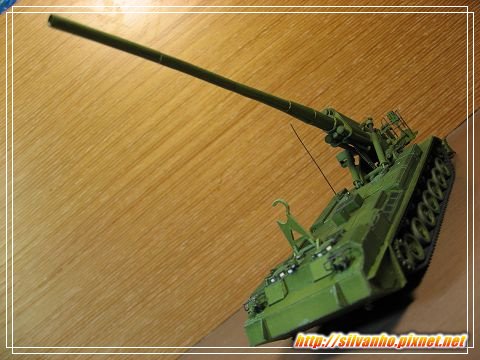

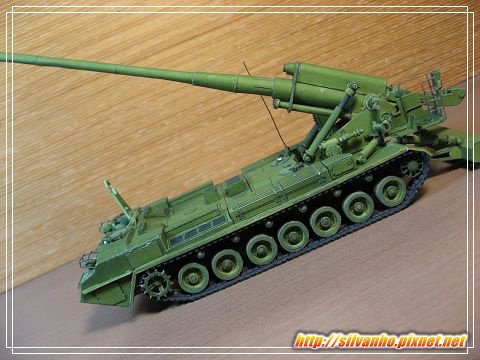

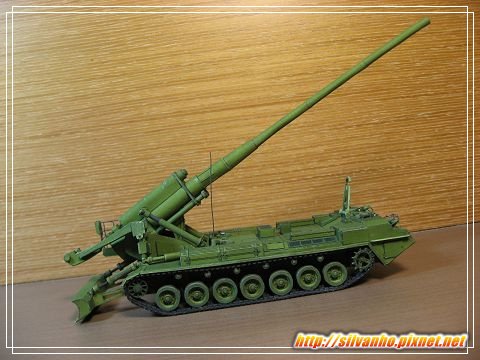

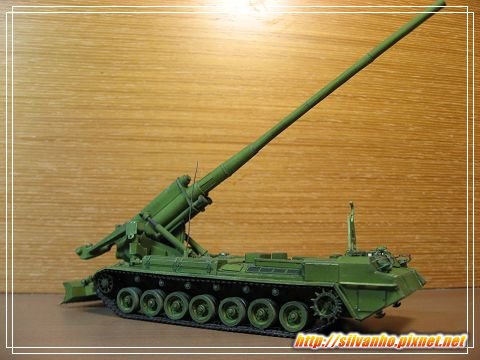

▼砲管升起，感覺好有氣勢
▼射程有30-40km 喔！
▼就是喜歡這個氣勢
▼左右旋轉也是OK的
▼細節主要集中在跑塔和輪組，其他部分還好

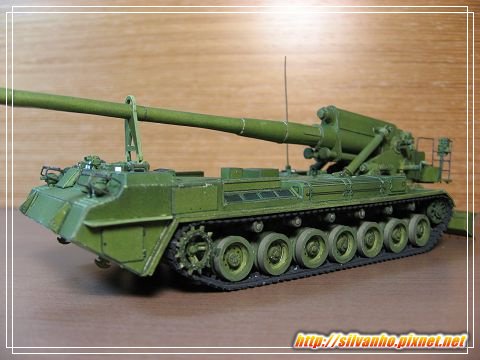

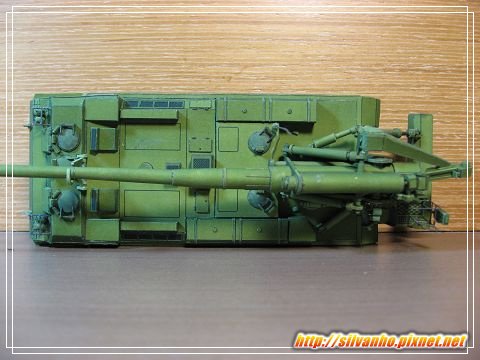

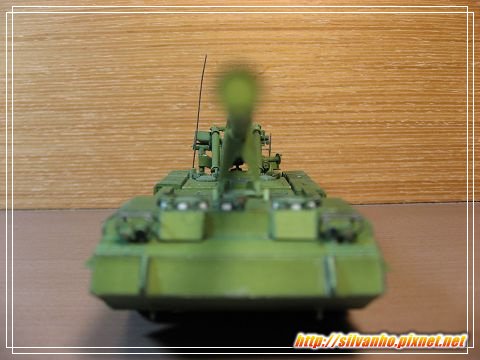

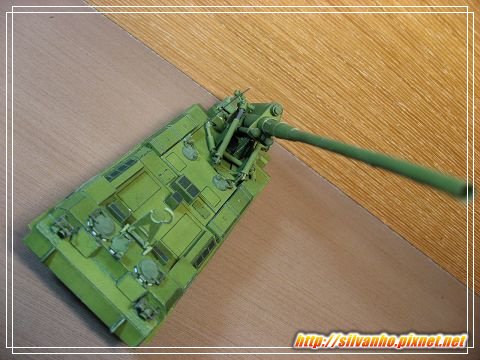

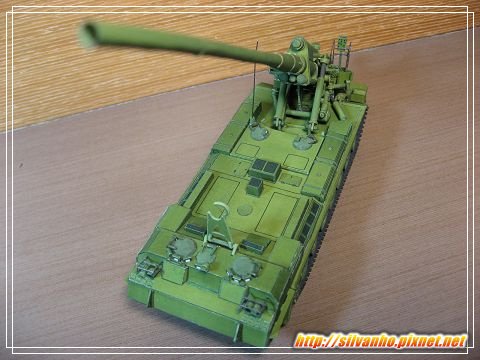

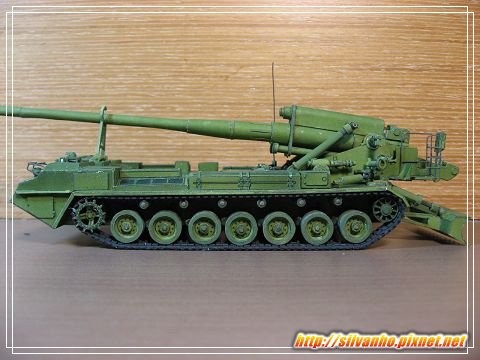

▼一樣是前後左右上下的幾個角度

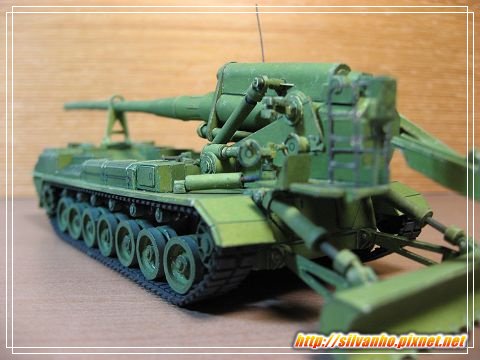

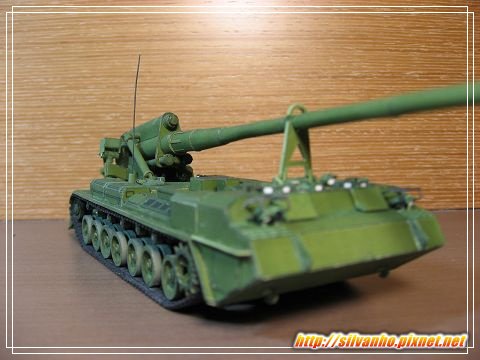

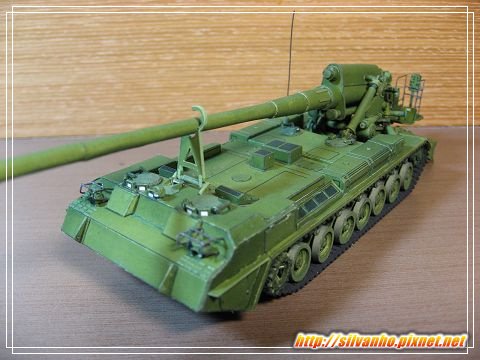

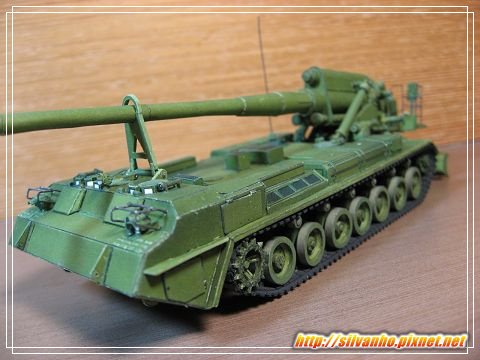

▼45度角

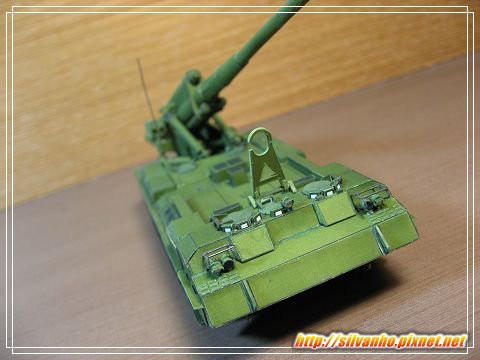

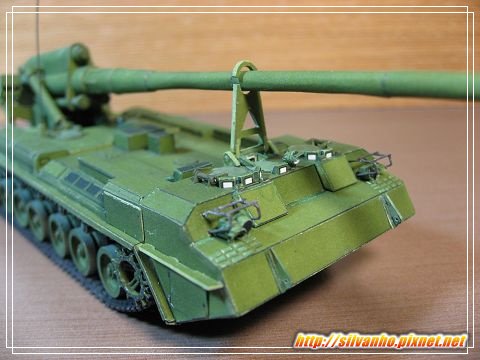

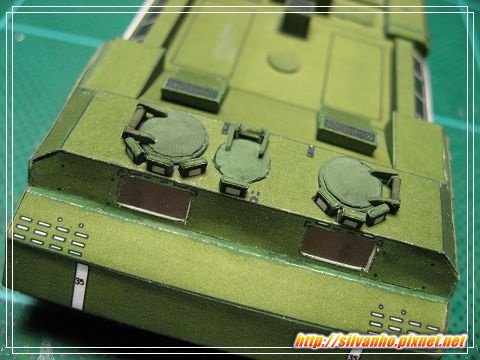

▼特寫來了，前面的駕駛艙

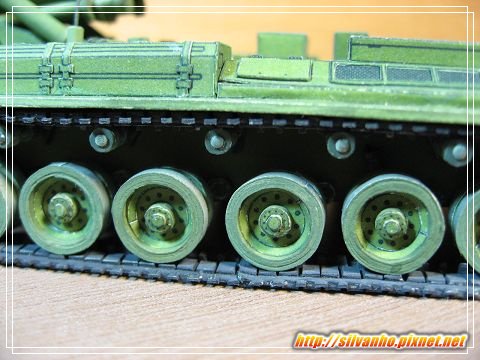

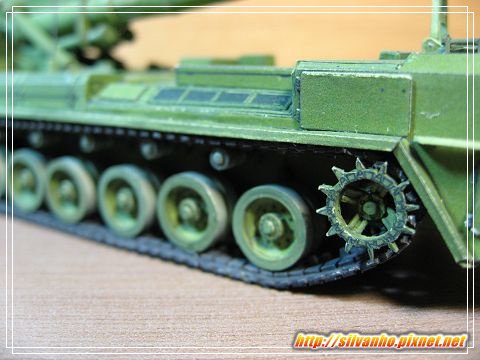

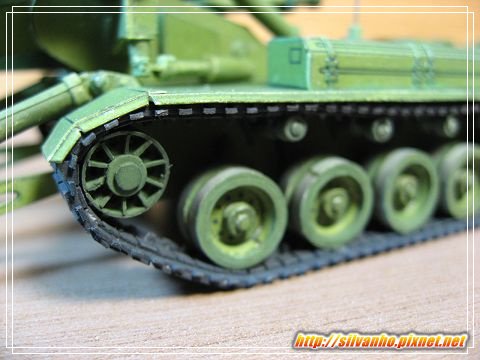

▼輪組

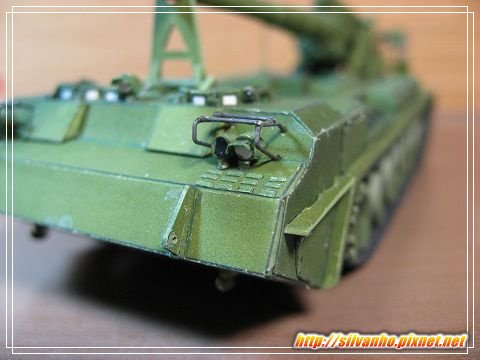

▼車燈

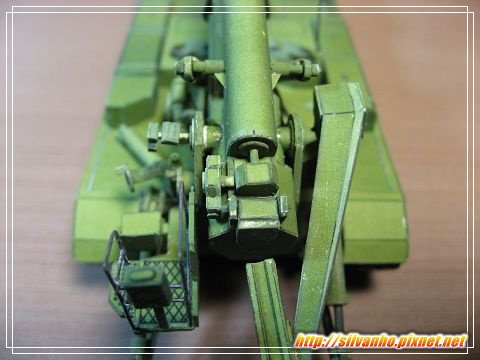

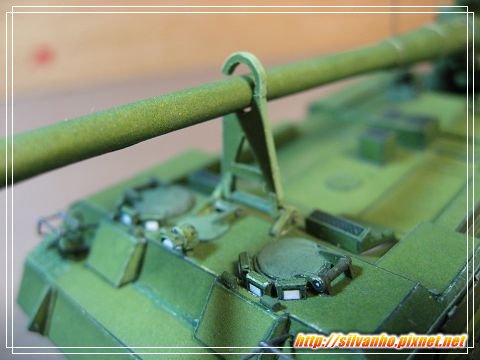

▼主砲固定的支架

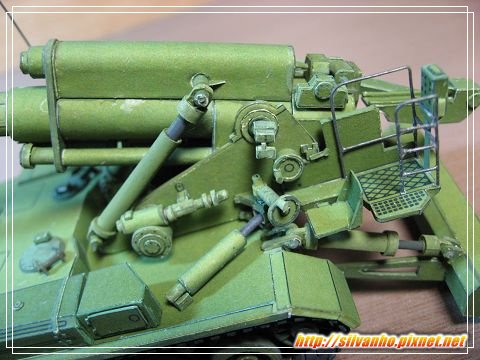

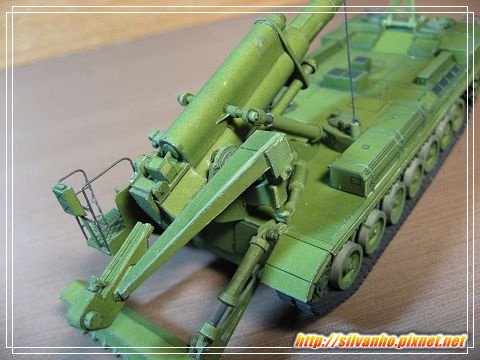

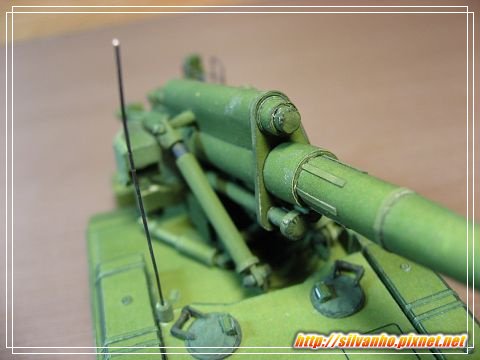

▼主砲基座的細節

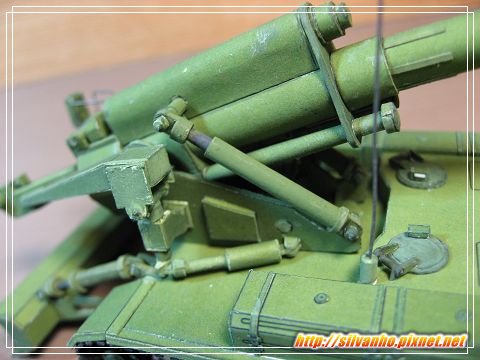

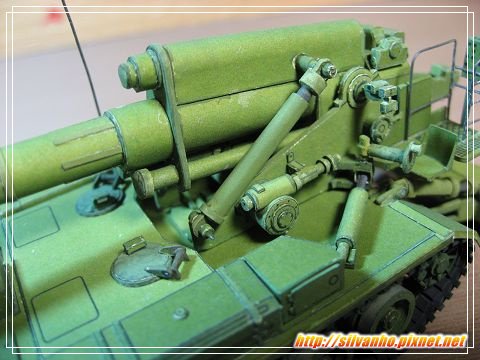

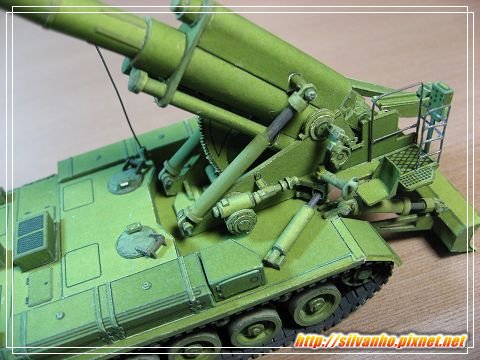

▼好幾組活動液壓棒

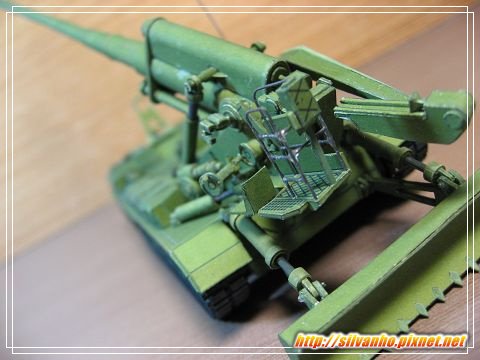

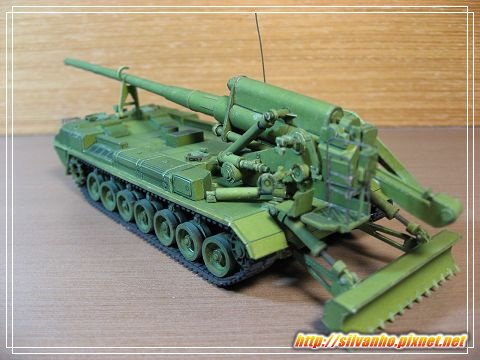

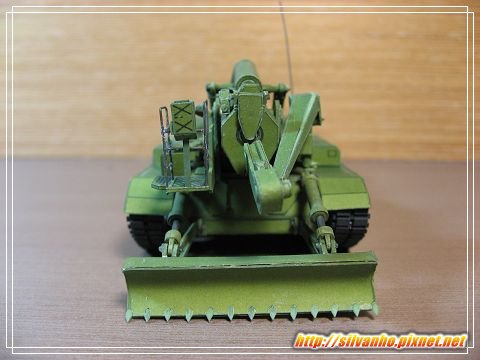

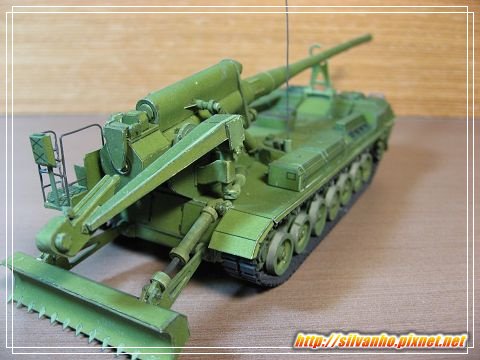

▼另外後面來看
▼進彈的支架
▼另一側的細節

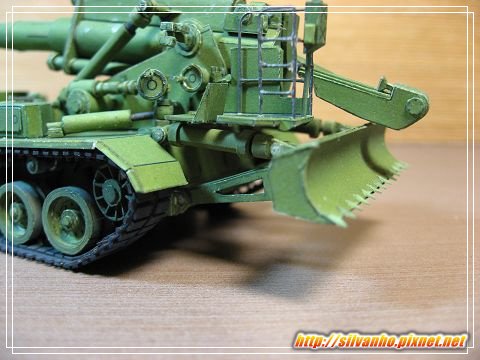

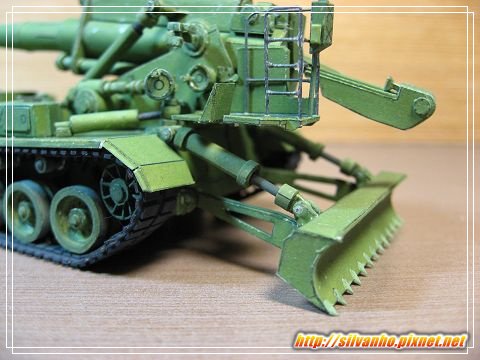

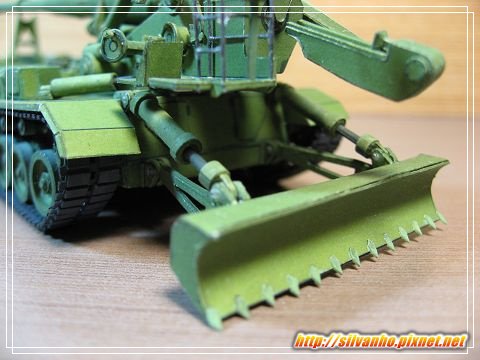

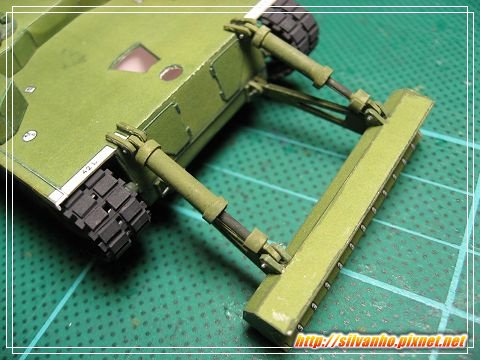

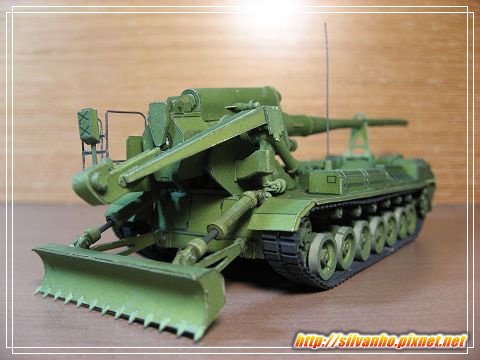

▼車尾駐鋤
▼升起，放下的狀況
▼尾輪
▼進彈孔的閘門
▼再來幾張
▼算是很上鏡的模型，拍到停不下來...
▼威猛的感覺！
-=< THE END>=-
