130501-1117-10P076

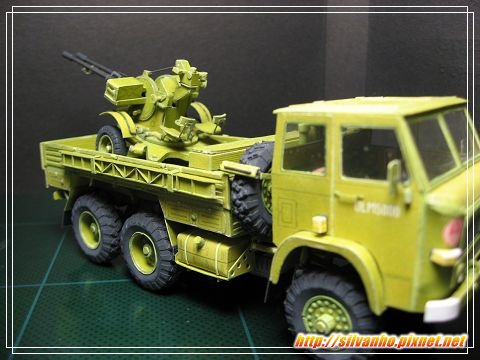

 不知道這算是不算是慢工出細活,磨了五個月才完工....軍卡+高射砲,二合一,倒是做起來是挺過癮的 !!

軍卡是波蘭生產的STAR 266, 泛用於民用和軍用的各種場合,也是現在還在服役的車種。

ZU232則是短程的防空雙管高射砲, 配備23mm的自動加農砲,兩挺砲管看起來就威猛多了 !!

紙模是1:50的,完成的軍卡大小

LxWxH=124x48x52 mm3

<圖片集>

▼先從車身骨架開始

121226-2119-22P001
121226-2119-34P002

▼相關的配件
121226-2209-18P003

121229-0955-35P004

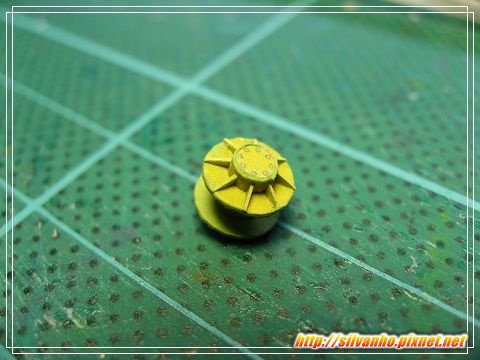

▼輪子的部份
121230-1644-04P005
121230-1751-20P006

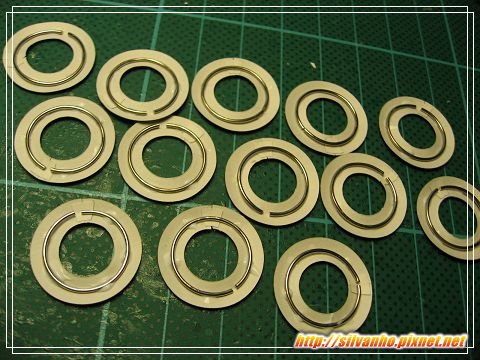

▼這次採用新的作法, 在輪胎側加上一圈銲錫來支撐
121231-1102-37P007

121231-1103-39P008

121231-1110-05P009

▼先固定在輪面內側
121231-1120-05P010

▼上膠壓緊
121231-1130-19P011

作了一個簡單的漏斗來加壓外圈黏緊
121231-1131-09P012

121231-1131-20P013

▼完成後看起來是差不多, 不過比較不易變形
121231-1201-09P014

130101-1500-54P015

130101-1523-13P016

130101-1709-37P017

▼小改裝, 增加立體感
130101-2149-06P018

130101-2207-28P019

130103-2107-24P020

130104-2246-08P021

130104-2246-19P022

▼小細節的螺絲帽也要加上去
130105-1404-55P023

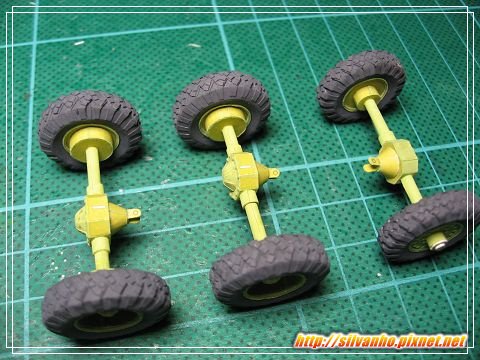

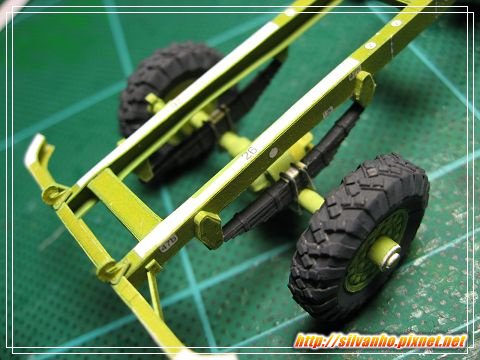

▼再來是輪軸的部分
130106-2138-59P024

130112-2038-30P025

130214-2237-51P026

130214-2238-39P027

▼開始連接傳動軸
130214-2238-51P028

130214-2239-09P029

130217-1146-56P030

130217-1147-04P031

130217-1147-16P032

▼一些配件
130224-0911-51P033

130224-0912-00P034

130224-0912-10P035

130224-0912-19P036

130224-0912-28P037

▼車頭駕駛座, 玻璃用透明的賽洛洛片
130227-2202-28P038

130228-1003-41P039

130228-1003-54P040

130302-2136-32P041

▼內裝還算簡單
130303-1125-00P042

130303-1125-09P043

130303-2231-27P044

130303-2232-05P045

130317-1018-26P046

130317-1018-45P047

▼上車架
130321-2203-55P048

130321-2204-02P049

130321-2204-19P050

130321-2204-30P051

130321-2204-40P052

130321-2205-03P053

▼備胎和車架的部分
130322-2015-14P054

130322-2015-30P055

▼車斗
130401-2056-45P056

130401-2056-57P057

130401-2057-12P058

130401-2057-19P059

▼到這裡, 大致完成,只差一些小細節
130404-1913-16P060

130404-1913-27P061

130404-1913-35P062

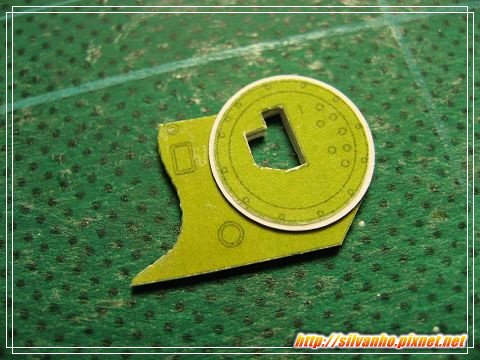

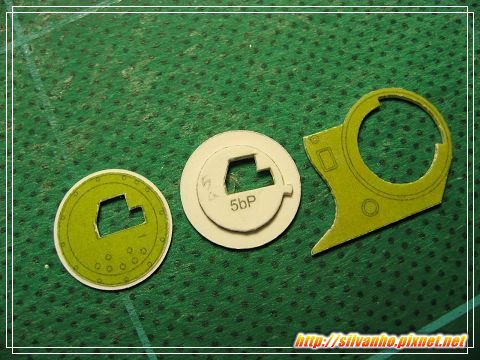

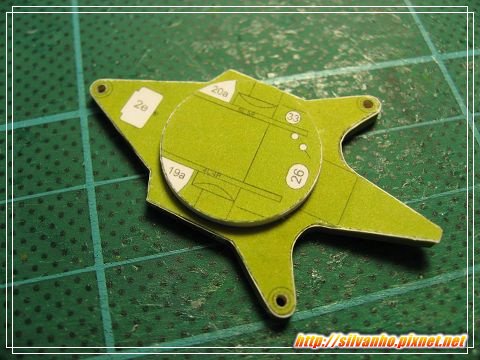

▼先做高射砲的部分, 底座是可以旋轉的
130406-1002-48P063

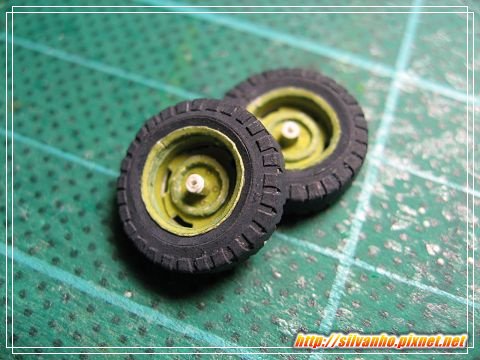

▼輪子
130406-2116-14P064

130406-2218-27P065

▼砲架, 也是活動的, 可以調整仰角
130413-2131-24P066

130413-2131-49P067

130413-2133-57P068

130413-2134-22P069

▼主砲的部分
130414-1233-24P070

130414-2159-55P071

130414-2241-04P072

130414-2247-20P073

▼砲尾的連桿
130419-2252-30P074

▼上下砲車的軌道, 平常掛在卡車旁邊
130428-2159-06P075

▼大部分的細節就不表了, 直接來看完工的照片吧, 其實砲車的輪子是可以拿下來的, 這裡就將就吧130501-1117-59P077

130501-1118-22P078

▼先來欣賞卡車的部分
130501-1119-16P079

▼雄赳赳氣昂昂的感覺
130501-1119-38P080

130501-1119-51P081

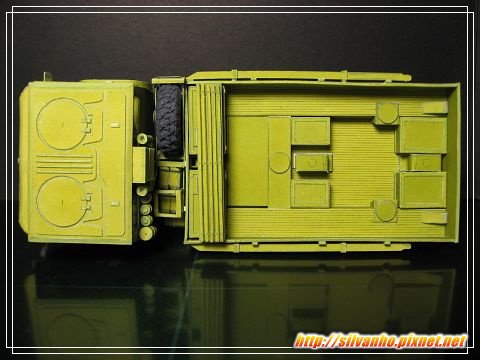

▼前後左右上下定裝照
130501-1120-07P082

130501-1120-20P083

130501-1120-39P084

130501-1120-46P085

130501-1120-57P086

130501-1121-17P087

▼四個45度角
130501-1122-05P088

130501-1122-14P089

130501-1122-21P090

130501-1122-27P091

▼細部特寫, 車頭略嫌簡陋了一點....
130501-1122-46P092

130501-1122-53P093

▼啊, 照得不好, 過度曝光...
130501-1123-03P094


130501-1123-14P095

130501-1123-33P096

130501-1123-46P097

130501-1124-12P098

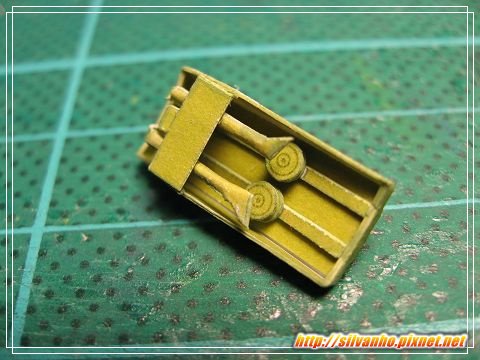

▼車斗裡有玄機的....彈藥箱和長椅是可以拿起來的
130501-1124-30P099

130501-1124-45P100

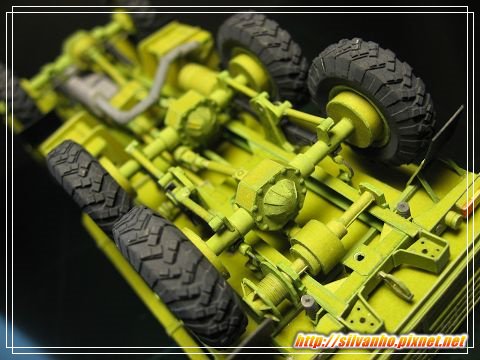

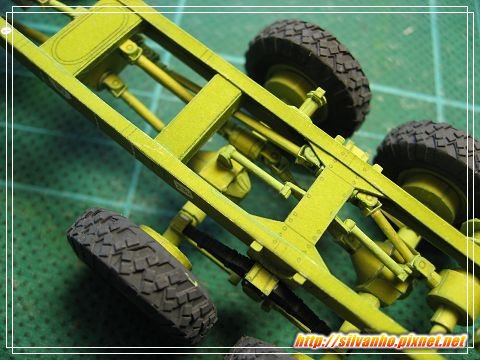

▼底盤是本模型的精華啊 !
130501-1125-08P101

130501-1125-19P102

130501-1125-30P103

130501-1125-39P104

130501-1125-45P105

130501-1125-55P106

130501-1126-11P107

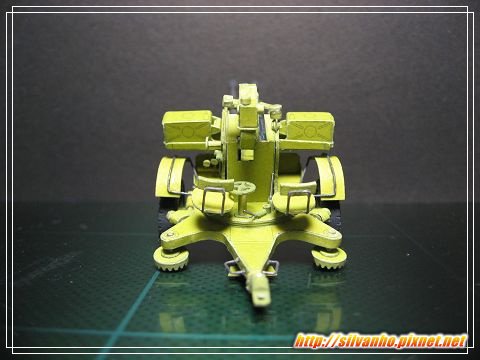

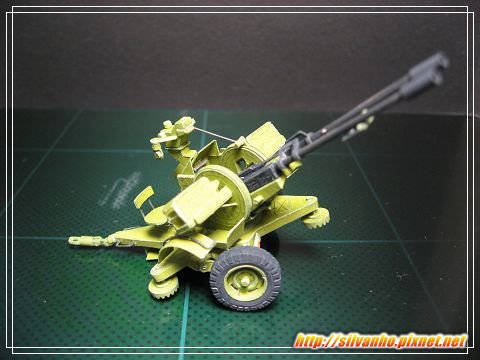

來欣賞高射砲吧
130501-1128-10P108

130501-1128-42P109

130501-1128-51P110

130501-1129-01P111

130501-1129-23P112

130501-1129-37P113

雙砲管感覺有氣勢多了....
130501-1129-47P114

角度範圍還蠻大的
130501-1130-05P115

130501-1130-20P116

130501-1130-33P117

細部特寫
130501-1130-54P118

130501-1131-12P119

130501-1131-20P120

130501-1131-26P121

130501-1131-36P122

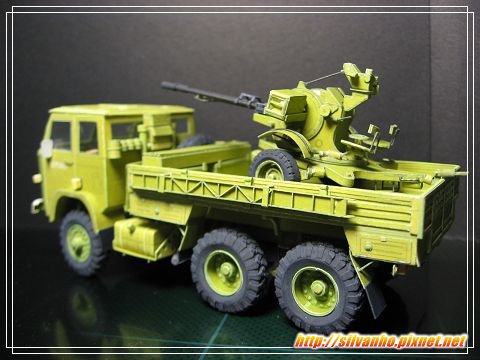

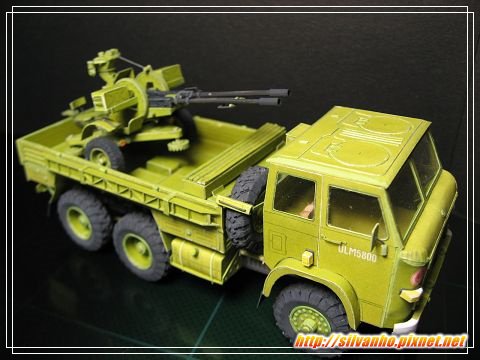

上卡車 ! 出發 !
130501-1131-52P123

130501-1132-11P124

130501-1132-19P125

130501-1132-28P126

換個方向也是可以的
130501-1133-01P127

130501-1133-08P128

130501-1133-20P129

130501-1133-28P130

130501-1133-41P131

130501-1133-48P132

130501-1133-54P133

130501-1134-09P134

130501-1134-21P135

130501-1134-36P136





-=< THE END >=-
